基本原理

K-SECK环楔流量计在差压节流原理基础上,融合楔式和文丘里结构的特点,结合流体动态仿真技术,以解决高粘度和脏污介质测量为目的,开发的一种新型流量计。当流体流经环楔传感器时,节流传感器上游和下游产生静压力差,通过取压装置可获得稳定的差压信号,并且根据伯努利方程和流体连续性方程能计算出体积流量和质量流量。

性能优势

1、耐脏污性能优越

环楔流量计导流式收缩和释放,增加了边缘流速的同时减少了上游滞留死区,降低了脏污介质在节流件前堆积的影响。

环楔流量计可以进行脏污介质、浆料等近似悬浮流态的流体测量。

2、粘稠介质适用范围广

高粘稠介质具有粘度大,流速低的流动特性。流体流经环楔传感器时,可加速边缘流动,减少分层流动对流量测量的影响,最低雷诺数可达500。

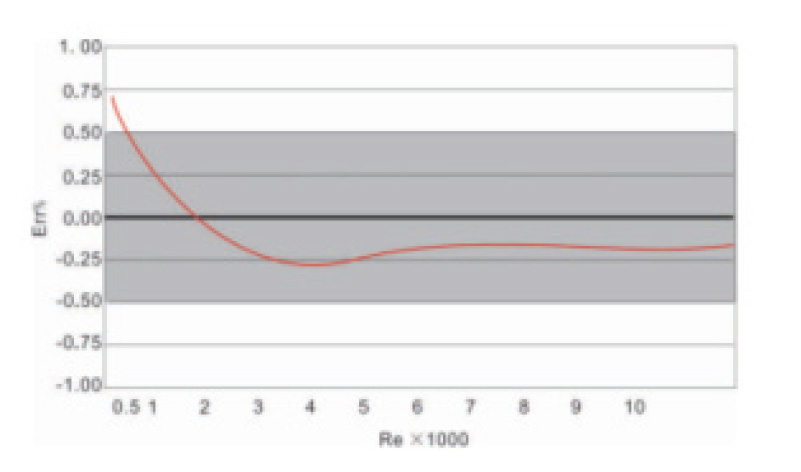

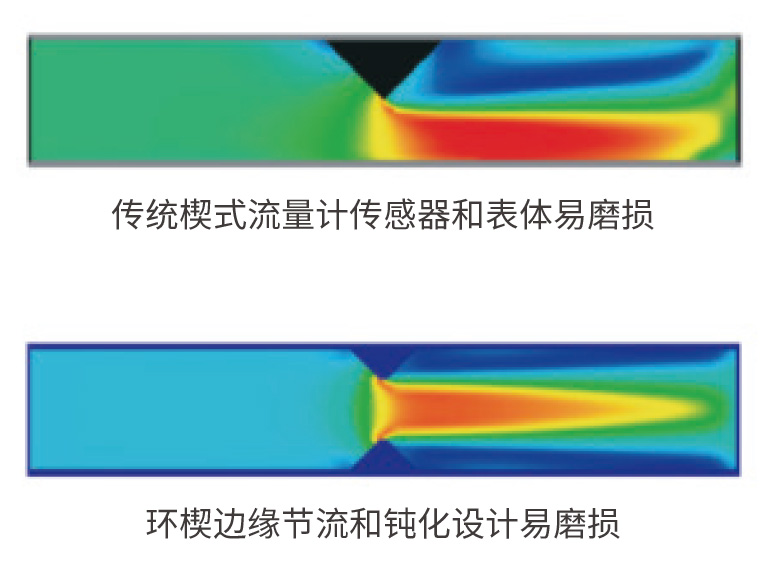

3、耐磨性能优异

环楔流量计的锥形入口结构在传感器表面形成边界层,流体自由流线分离面采用钝化设计,减少磨损剪切力的直接作用,长时间流通孔径保持不变。环樱边缘节流,减少了管道中心高流速对传感器的冲蚀影响。对于含固体颗粒的流体,传感器可采用硬质合金制造或表面喷涂碳化钨工艺增加耐磨性能,延长使用寿命。

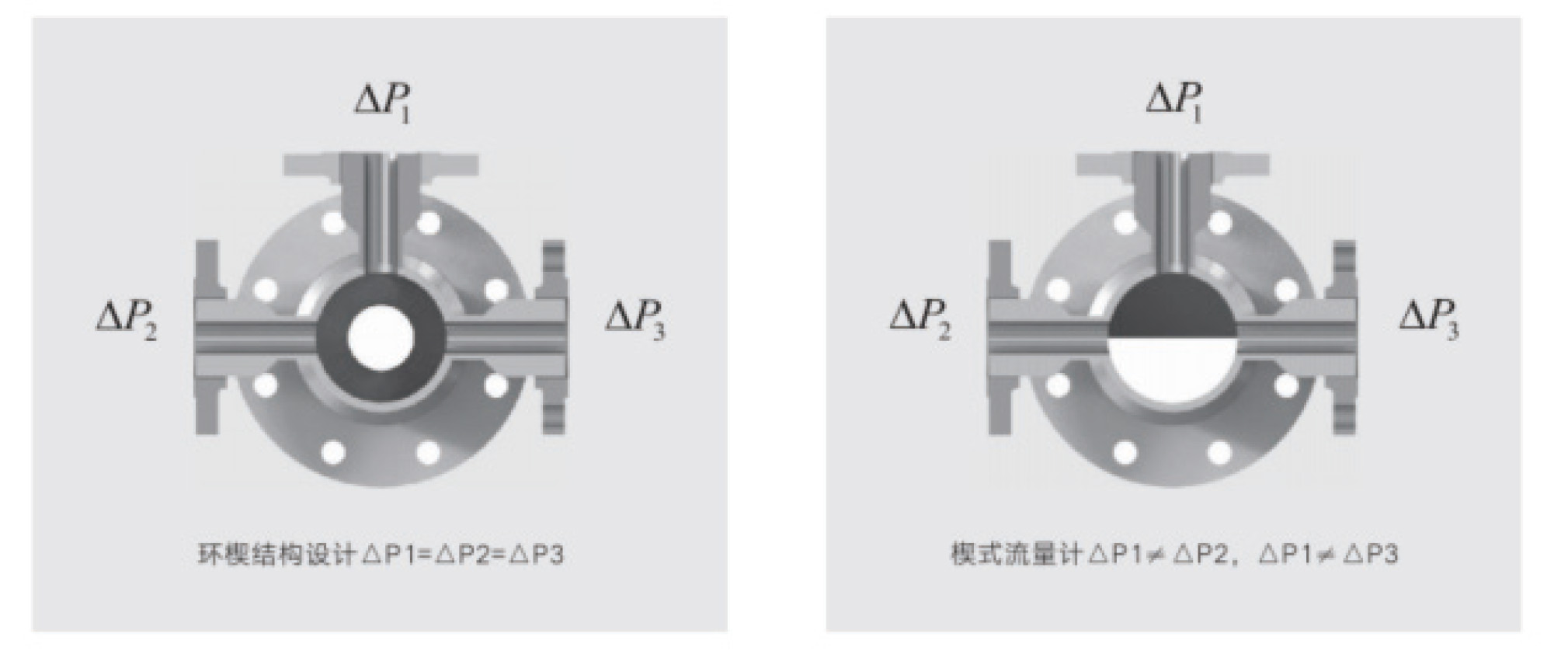

4、真正的冗余取压

针对流量测量和控制要求较高的场合,如煤化工的激冷水等,采用冗余设计可提高系统的安全性和稳定性。环楔流量计圆心对称环形结构可以实现多达四组取压口的兄余设计,是该场合的最佳选择。

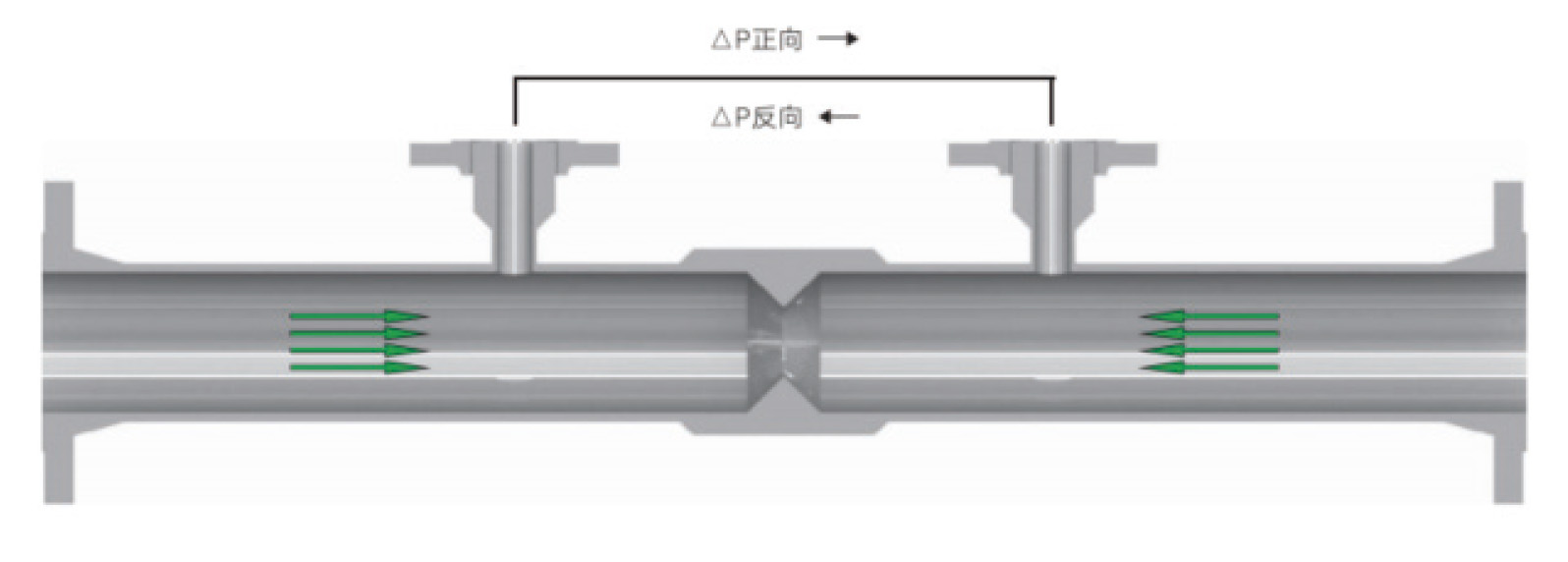

5、实现双向流量测量

环楔传感器结构和取压口位置左右完全对称,巧妙地实现了双向流测量的功能。

技术参数

测量介质：脏污、粘稠介质

介质温度：-75°C-350°C

工况压力：Max,42MPa

仪表尺寸：DN20-DN600,超出范围特殊定制

精确度：±0.25-±0.5

重复性：±0.15%

量程比：10:1

β值范围：0.3-0.7

永久压损：50-70% DP

雷诺数：>500

直管段：前5D,后3D

仪表材质：CS、SS304、SS316等

结构形式：取压口形式为法兰取压,过程连接采用法兰连接

耐磨性能：对于磨损工况,可提供碳化钨喷涂的传感器

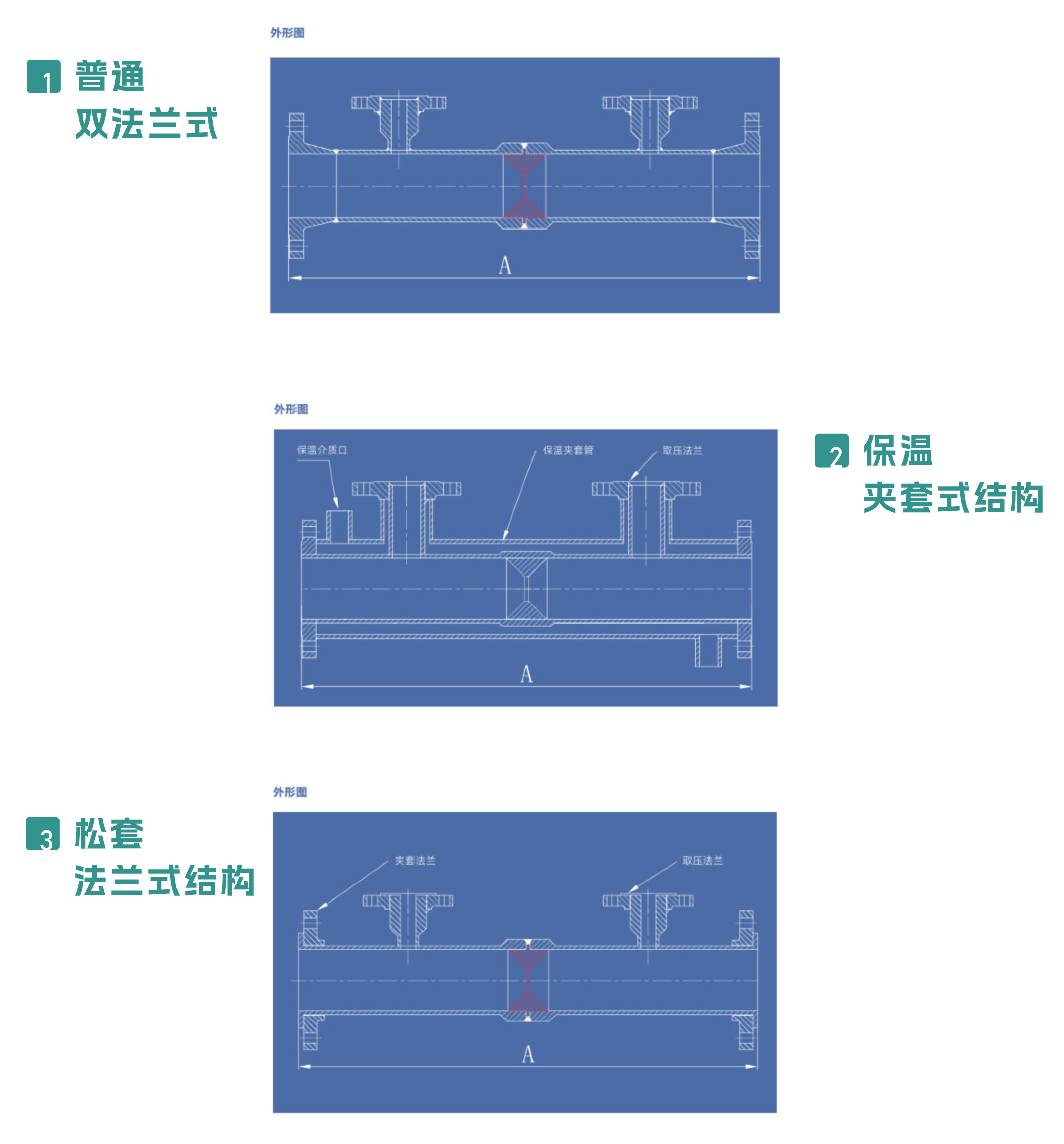

基本结构

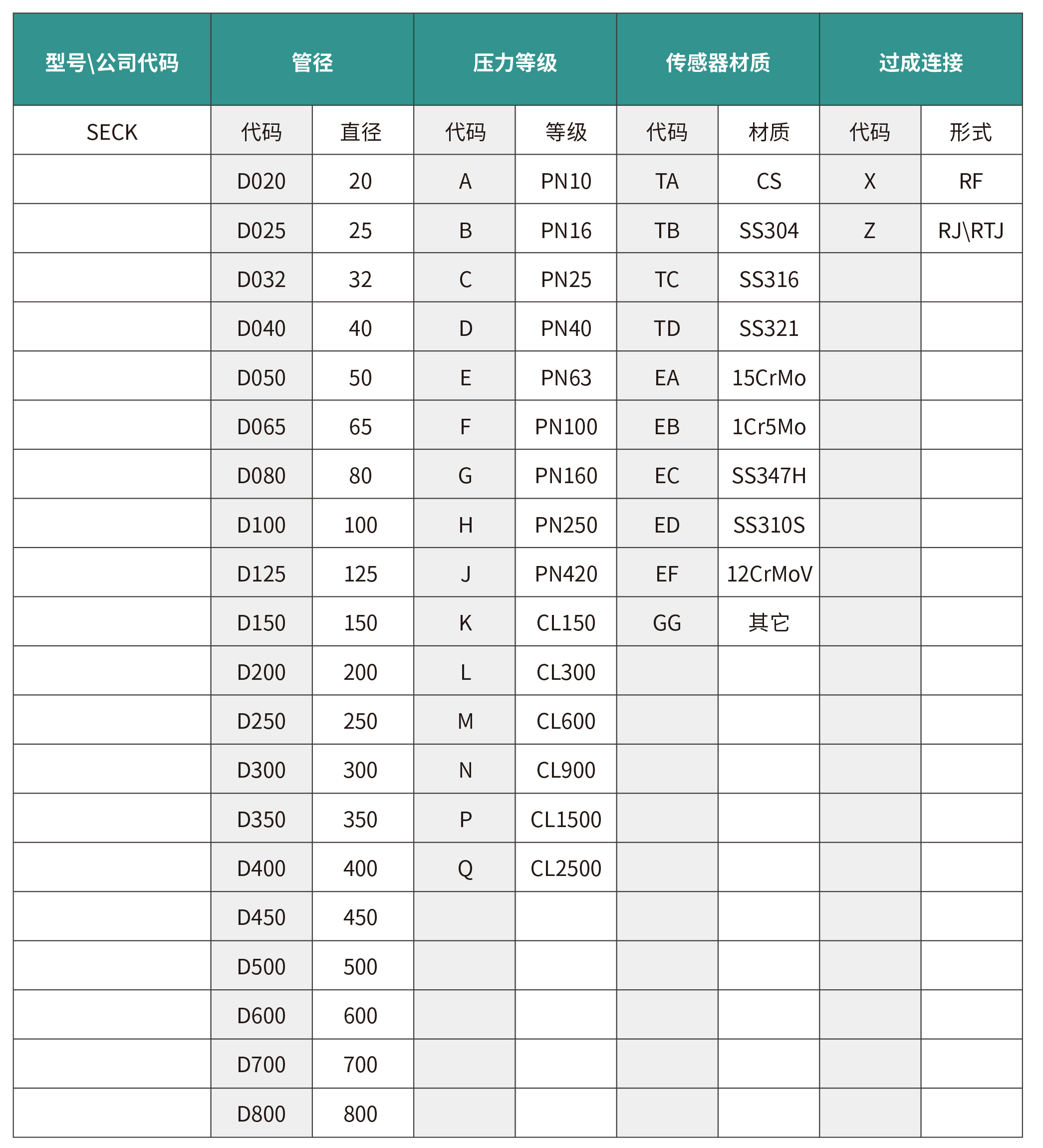

环楔流量计选型
