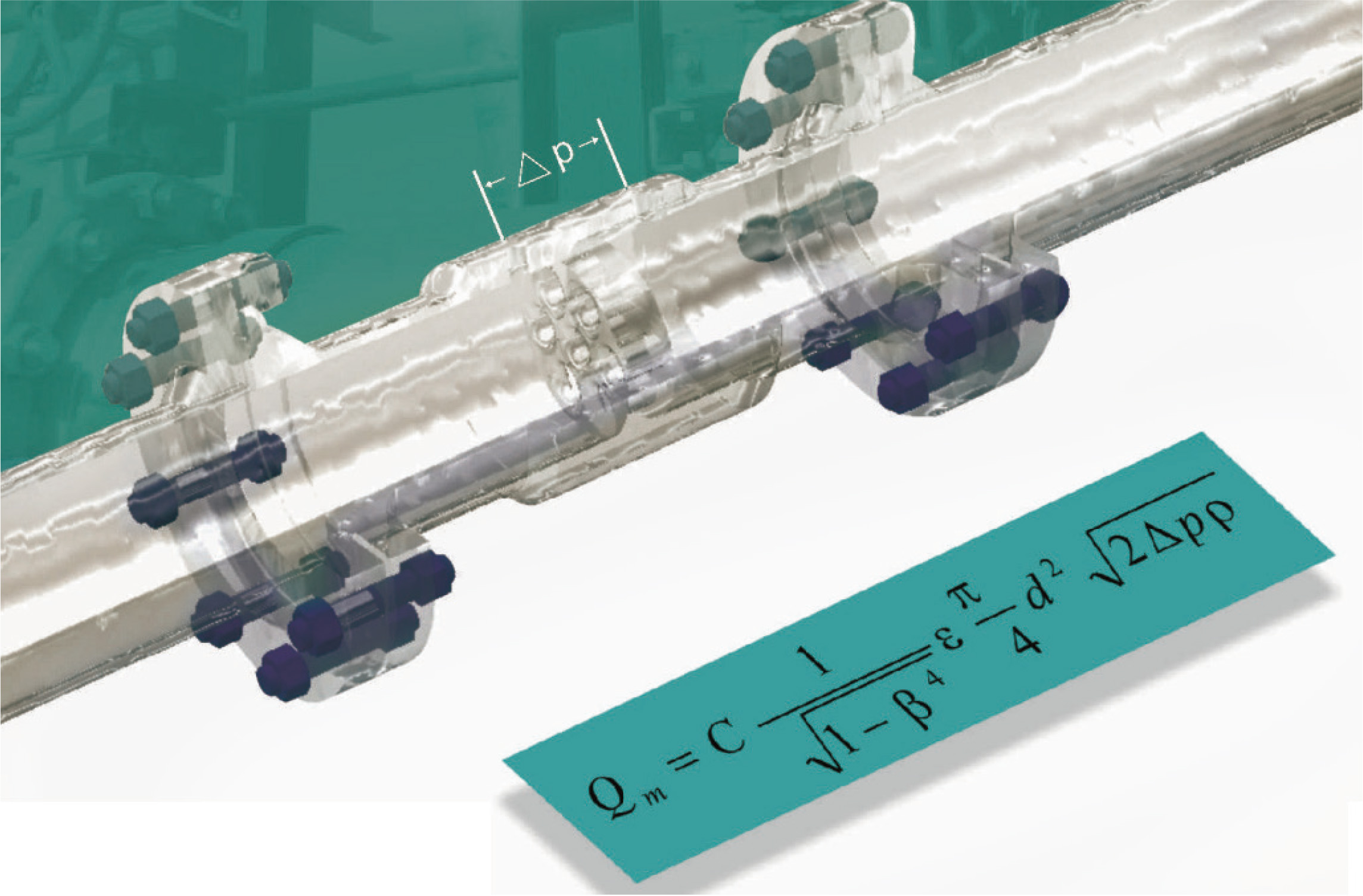

文特流量计基本原理

文特流量计是以能量守恒定律和流动连续性方程为基础实现流量测量的,当流体流经管道内的节流装置时,流東在节流件处形成局部收缩,流速增加,静压力降低,在节流件前后产生静压力差(或称差压),通过测量静压差可获得流量值。

性能优势

1、精度高量程比宽

文特流量计集成了流动调整器和文丘里流量计的结构设计，对流场有很好的整流效果,可有效降低涡流、振动和信号噪声。表体采用特制精密管道和专用取压装置,精确度相比

2、直管段要求低

文特流量计自身具有整流效果，在消除及减少旋涡的同时，能将流速重新分布使流体接近更理想的流动状态，从而降低对直管段的要求，大多数情况下满足前后2D-5D即可。

3、永久压力损失低

文特流量计的传感器节流孔参考了文丘里的入口渐缩设计,并设计成圆弧结构,减少了阻力的形成,降低了永久压力损失。

4、重复性及稳定性好

文特流量计的入口圆弧结构设计减少了流体对节流件的损，B值可长期保持不变,传感器厚度最大可达80mm,使用寿命比传统节流装置延长20倍以上,重复性达0.1%.

5、节省材料，降低成本

经典文丘里流量计由于其结构限制,口径越大,重量和体积也就越大,不利于安装和检修维护,尤其是在贸易计量场合。文特流量计从结构上减少了体积和重量,达到既经济又实用的目的。

技术参数

过程接口：法兰连接

尺寸：50-500mm

雷诺数:8000<Re<107

温度:-40-250°C(液体、气体)、<500°C(蒸汽)

压力等级:<11MPa(600LB)

精度:传感器精度:士0.15%系统精度:±0.5%(液体);±0.75%(气体、蒸汽)

测量范围:10:1-50:1

重复性:±0.1%

法兰标准:ANSI B16.5、HG/T20592、HG/T20615

直管段要求:2D-5D

B范围:0.25-0.75

测量介质:气体、液体、蒸汽、天然气

供电电源:14-36VDC

信号输出:两线制4-20mA HART协议

数字显示:LCD数字显示器

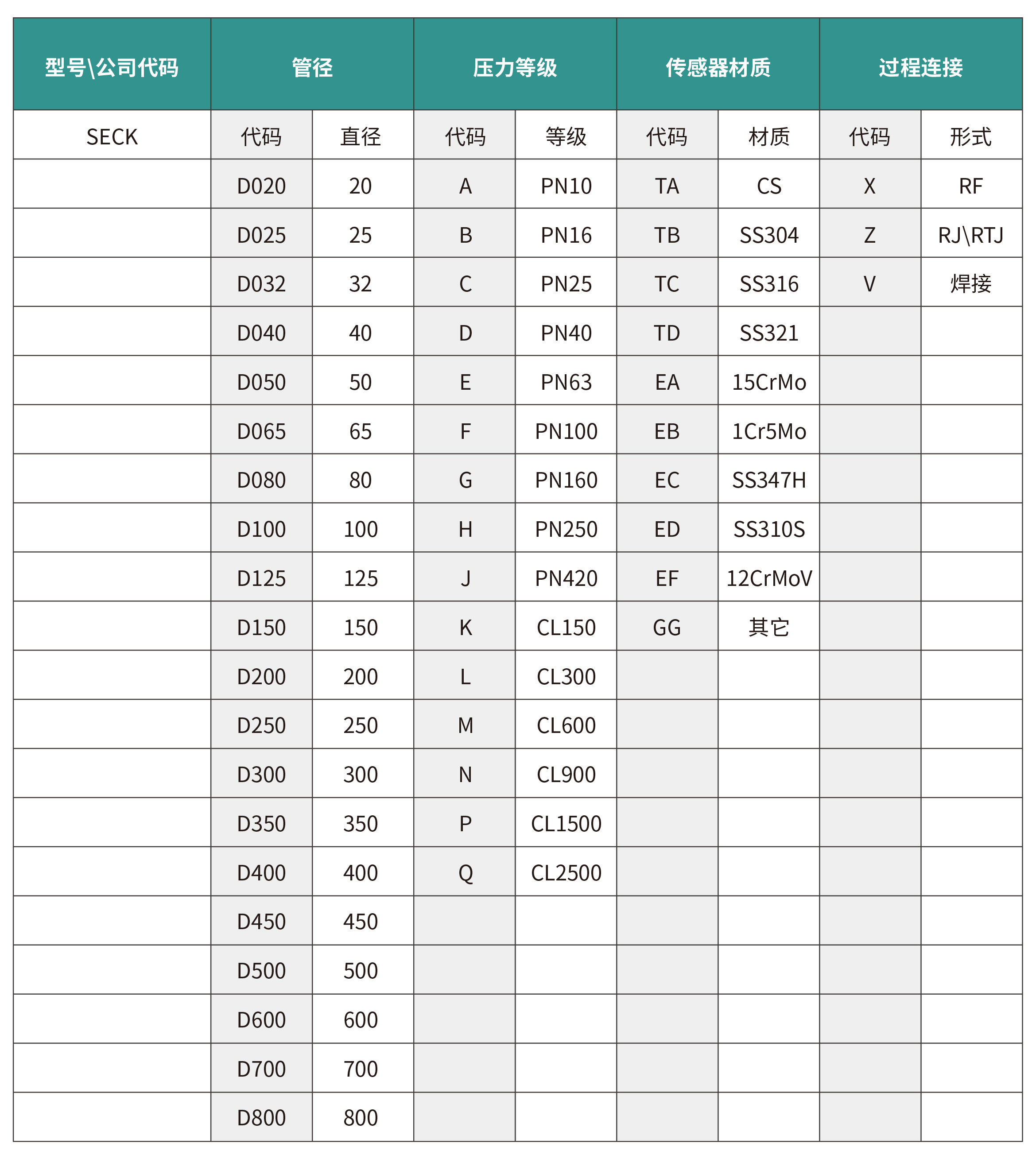

参数选型

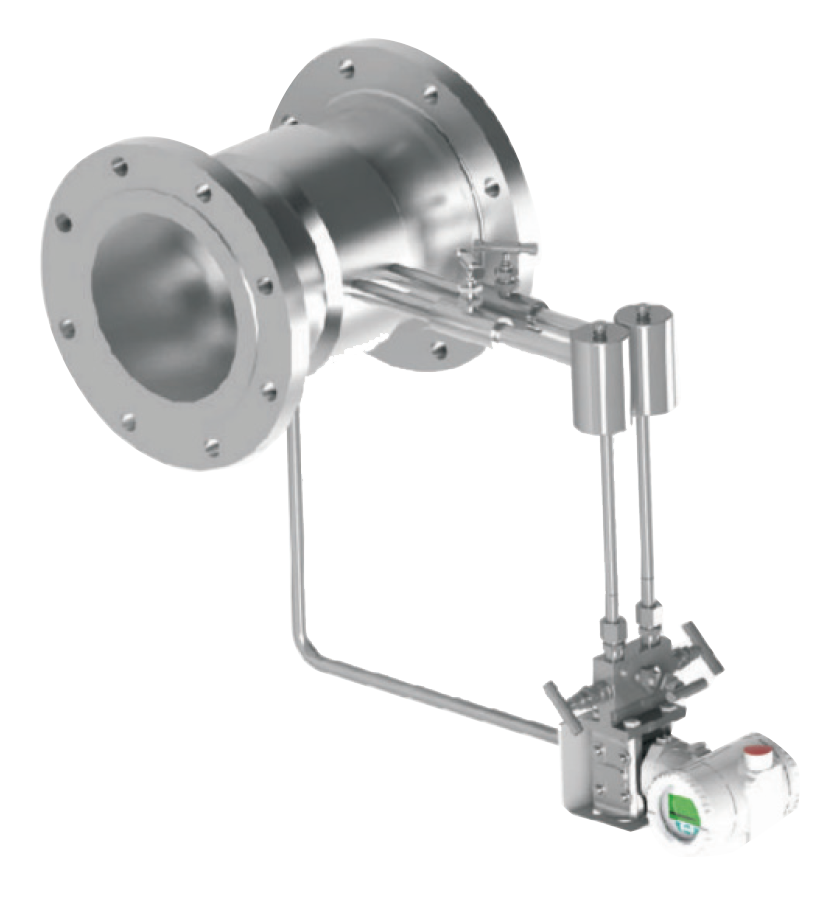

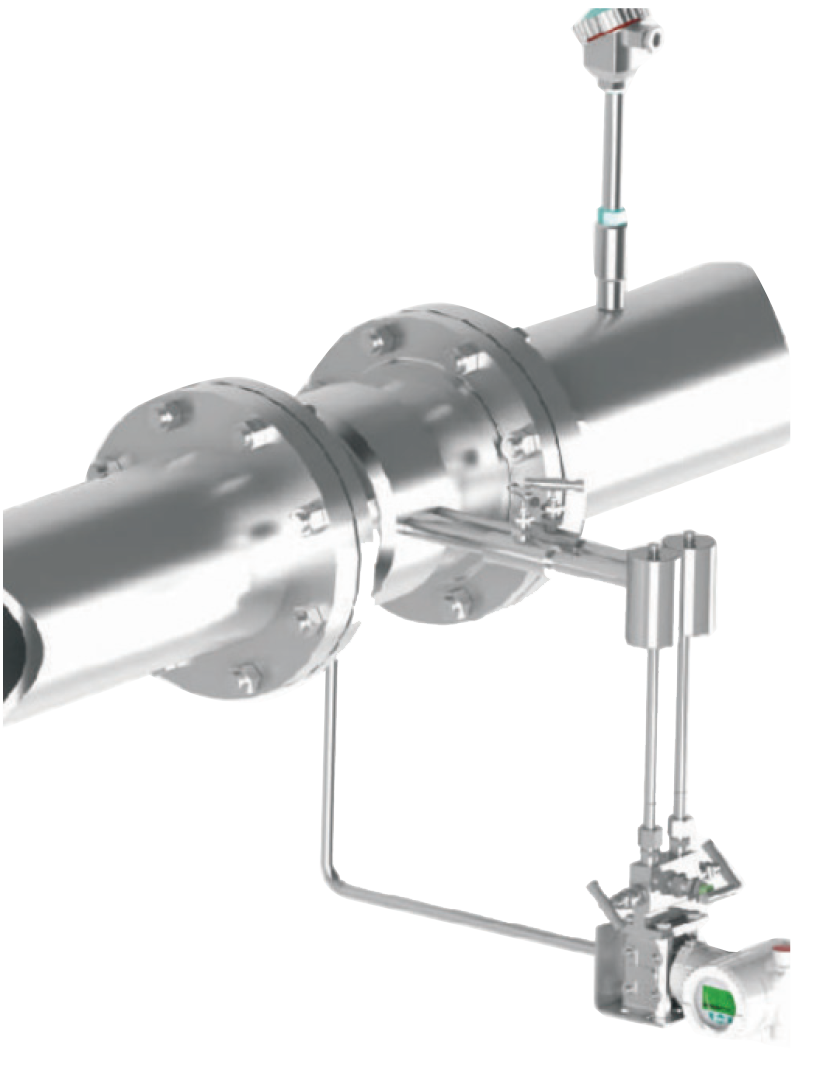

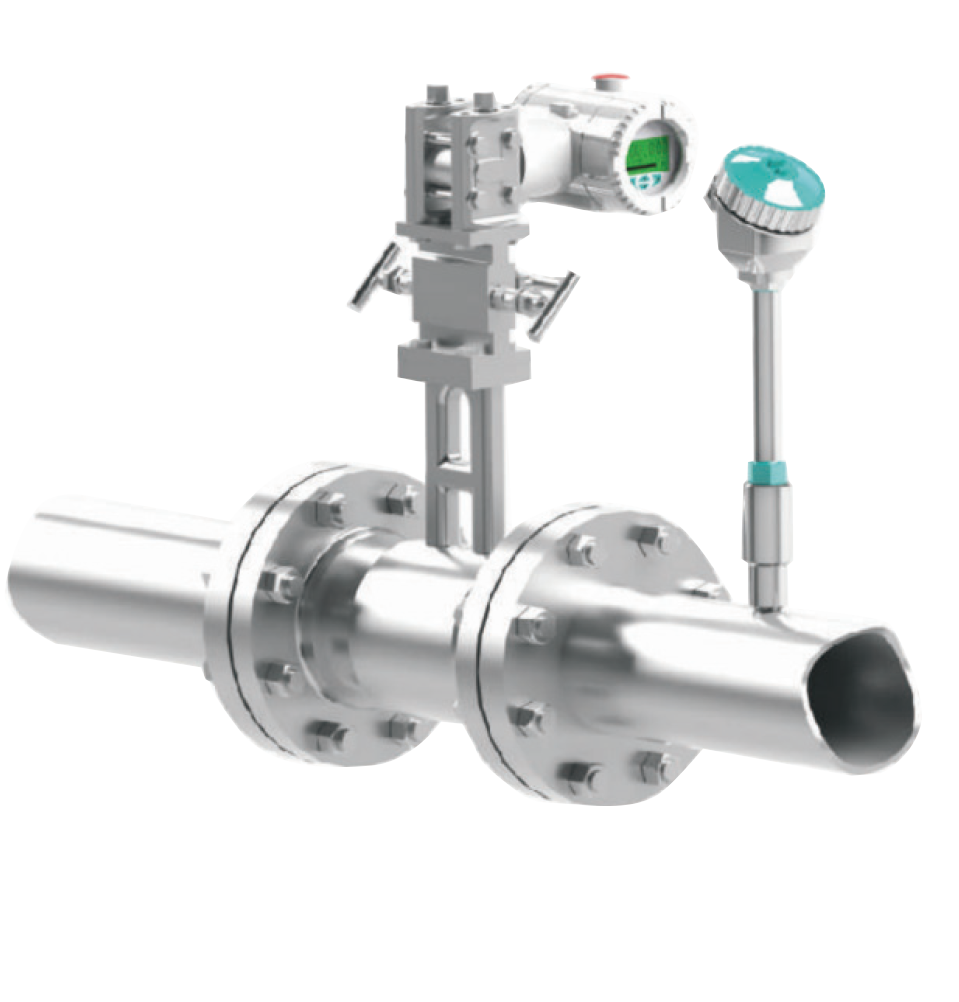

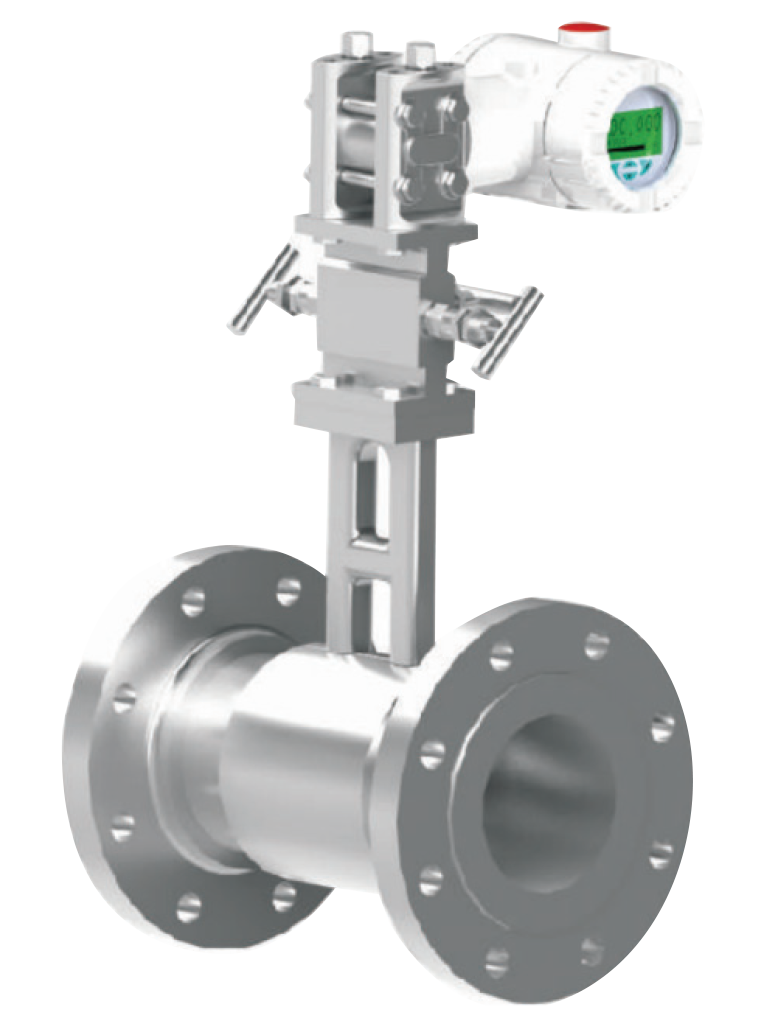

基本结构
